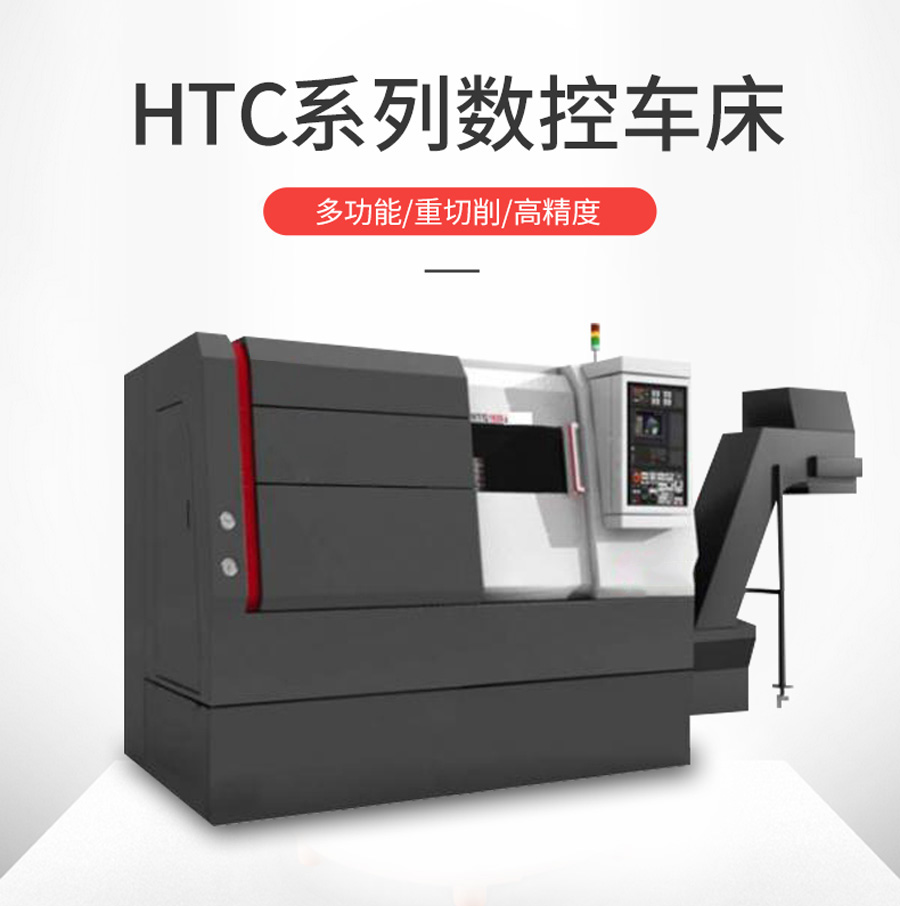

HTC20/32系列数控车床

HTC20/32系列数控车床规格齐全,可以实现轴类、盘类的内外表面,锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。

咨询热线:
18504035168

产品详情

Product Details

HTC20/32系列数控车床


HTC20/32系列数控车床技术参数:

    HTC2050ms HTC2050 HTC2050 HTC3250
电主轴 单主轴 带变档
卡盘直径 mm φ210 φ210 φ210 φ210
床身上最大回转直径 mm φ450 φ450 φ450 φ510
滑鞍上最大回转直径 mm φ200 φ250 φ250 φ280
最大加工直径 mm φ260 φ260 φ260 φ320
最大车削长度 mm 380 500 500 500
主轴通孔直径 mm φ50 φ55(φ65) φ55 φ55(φ45)
主轴头型式   A2-5 A2-5(A2-6) A2-5 A2-5(A2-6)
轴类最大加工长度 mm 360 500 500 500
X轴最大行程 mm 150 150 150 165
Z轴最大行程 mm 600 600 600 600
尾台套筒直径 mm φ80 φ80 φ80 φ80
尾台行程 mm 100 100 100 100
尾台套筒锥孔 莫氏 5号 5号 5号 5号
主轴转速范围 rpm 45-6000
单轴主轴箱
(交流主驱动) rpm   45-4000   45-4000
(变频主电机) rpm   240-3400   240-3400
变档主轴箱(大连电机、安川变频) rpm     180-2600
快移速度(X/Z轴) m/min 16/20 16/20 16/20 20/20
刀架工位数 工位 8 8 8 8
刀方尺寸 mm 20×20 20×20 20×20 25×25
工具孔直径 mm φ32 φ32 φ32 φ40
刀架定位精度 ±4 ±4 ±4 ±4
刀架重复定位精度 ±1.6 ±1.6 ±1.6 ±1.6
工件精度   IT6 IT6 IT6 IT6
定位精度 mm 0.008/0.012 0.008/0.012 0.008/0.012 0.008/0.012
重复定位精度 mm 0.006/0.007 0.006/0.007 0.006/0.007 0.006/0.007
粗糙度 μm Ra0.8 Ra0.8 Ra0.8 Ra0.8
机床外形尺寸(长×宽×高) mm 3730×1730×1710 3730×1730×1710 3730×1730×1710 3730×1730×1710
机床重量(净重) kg 5000 5000 5000 5000
