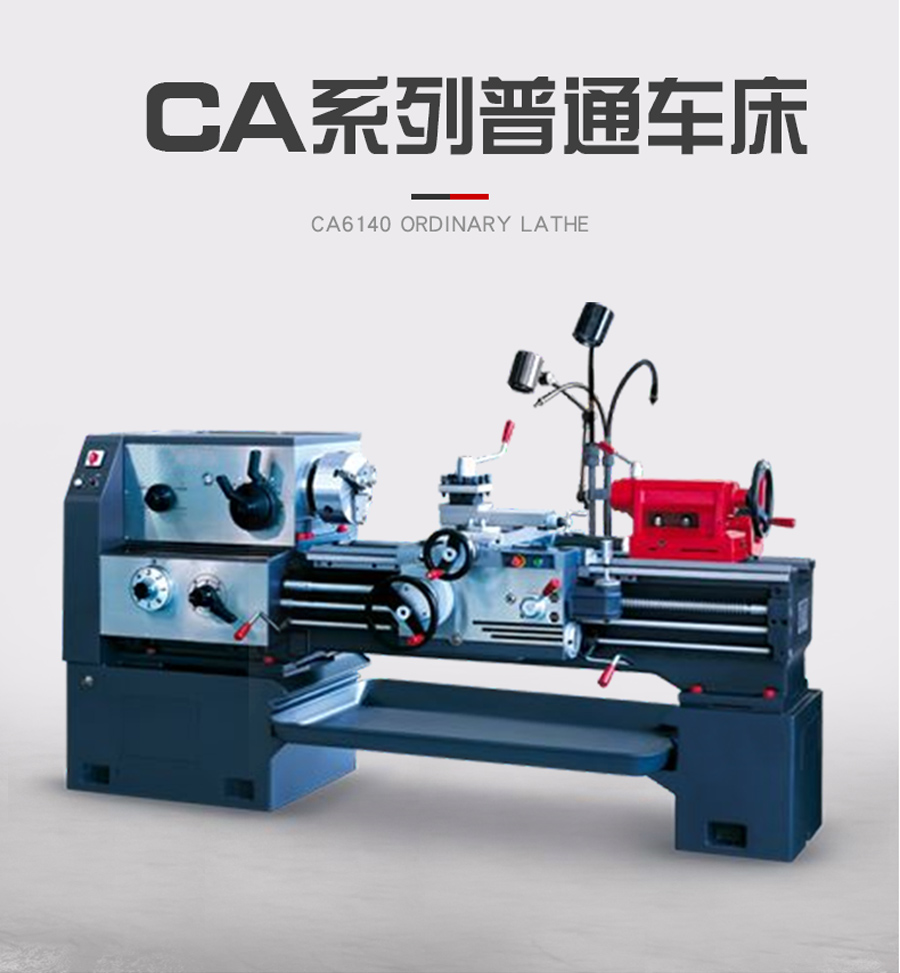

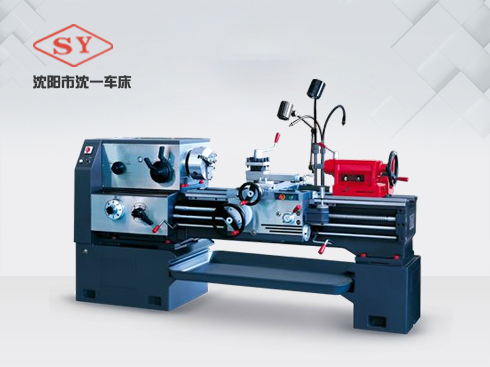

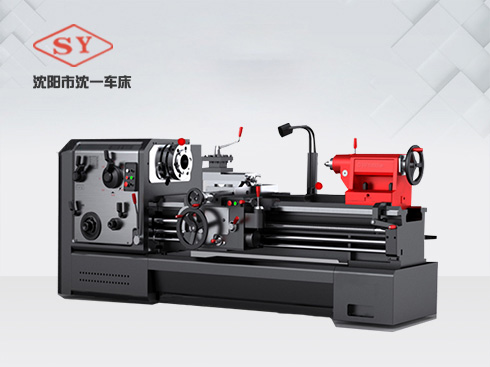

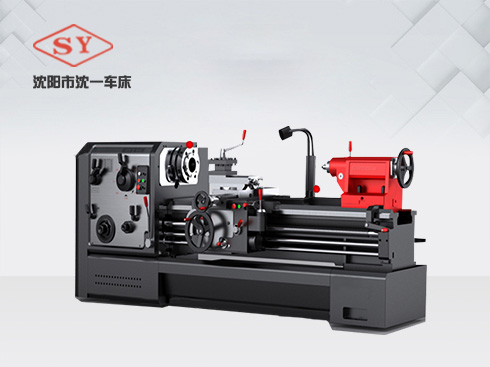

CA系列普通车床

CA系列普通车床本适用于车削内外圆柱面,圆锥面及其它旋转面,各种公制、英制、模数和径节螺纹,能进行钻孔和拉油槽等工作。床身宽于一般车床,具有较高的刚度,导轨面经中类淬火,工艺牢靠。
咨询热线:
18504035168

产品详情

Product Details




CA系列普通车床技术参数:

名称 单位 CA6140A CA6240A CA6150A CA6250A CA6161A CA6261A
床身回转直径 mm 400 400 500 500 610 610
刀架上回转直径 mm 210 210 300 300 370 370
马鞍内回转直径×有效长度 mm - 630×210 - 720×210 - 830×210
最大工件长度/最大车削长度 mm 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900
主轴中心至床身平面导轨距离 mm 205 205 250 250 305 305
主轴孔径/主轴孔前端锥度 mm φ52  φ52  φ52  φ52  φ52  φ52
/莫氏圆锥6号 /莫氏圆锥6号 /莫氏圆锥6号 /莫氏圆锥6号 /莫氏圆锥6号 /莫氏圆锥6号
正转 r/min 50Hz:11-1600 50Hz:11-1600 50Hz:11-1600 50Hz:11-1600 50Hz:11-1600 50Hz:11-1600
60Hz:12-1680 60Hz:12-1680 60Hz:12-1680 60Hz:12-1680 60Hz:12-1680 60Hz:12-1680
反转 r/min 50Hz:14-1580 50Hz:14-1580 50Hz:14-1580 50Hz:14-1580 50Hz:14-1580 50Hz:14-1580
60Hz:16.8-1896 60Hz:16.8-1896 60Hz:16.8-1896 60Hz:16.8-1896 60Hz:16.8-1896 60Hz:16.8-1896
纵向进给量范围(64种)
标准进给 mm/r 0.08-1.59 0.08-1.59 0.08-1.59 0.08-1.59 0.08-1.59 0.08-1.59
小进给 mm/r 0.028-0.054 0.028-0.054 0.028-0.054 0.028-0.054 0.028-0.054 0.028-0.054
加大进给 mm/r 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16
横向进给量范围(64种)
标准进给 mm/r 0.04-0.79 0.04-0.79 0.04-0.79 0.04-0.79 0.04-0.79 0.04-0.79
小进给 mm/r 0.014-0.027 0.014-0.027 0.014-0.027 0.014-0.027 0.014-0.027 0.014-0.027
加大进给 mm/r 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16
刀架纵/横向的快移速度 m/min 纵向4 纵向4 纵向4 纵向4 纵向4 纵向4
横向2 横向2 横向2 横向2 横向2 横向2
加工螺纹范围
公制螺纹44种 mm 1-192 1-192 1-192 1-192 1-192 1-192
模数螺纹39种 mm 0.25-48 0.25-48 0.25-48 0.25-48 0.25-48 0.25-48
英制螺纹21种 牙/寸 2月24日 2月24日 2月24日 2月24日 2月24日 2月24日
径节螺纹37种   1-96 1-96 1-96 1-96 1-96 1-96
上/下刀架最大行程 mm 140/320 140/320 140/320 140/420 140/420 140/420
刀架转盘回转角度 ° ±90 ±90 ±90 ±90 ±90 ±90
主轴中心线至刀具支承面距离 mm 26 26 26 26 26 26
刀杆截面尺寸 mm 25×25 25×25 25×25 25×25 25×25 25×25
尾座主轴直径×行程及主轴孔锥度 mm 75×150 75×150 75×150 75×150 75×150 75×150
莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥5号
丝杠螺距 mm 12 12 12 12 12 12
主电机功率 kW 7.5 7.5 7.5 7.5 7.5 7.5
主机净重(约)
750mm kg 1990 1990 2060 2060 2180 2180
1000mm kg 2070 2070 2140 2140 2260 2260
1500mm kg 2220 2220 2290 2290 2437 2437
2000mm kg 2570 2570 2640 2640 2787 2787
主机轮廓尺寸(长×宽×高)
750mm mm 2418×1000 2418×1000 2418×1037 2418×1037 2418×1130 2418×1130
×1267 ×1267 ×1312 ×1312 ×1367 ×1367
1000mm mm 2668×1000 2668×1000 2668×1037 2668×1037 2668×1130 2668×1130
×1267 ×1267 ×1312 ×1312 ×1367 ×1367
1500mm mm 3168×1000 3168×1000 3168×1037 3168×1037 3168×1130 3168×1130
×1267 ×1267 ×1312 ×1312 ×1367 ×1367
2000mm mm 3668×1000 3668×1000 3668×1037 3668×1037 3668×1130 3668×1130
×1267 ×1267 ×1312 ×1312 ×1367 ×1367
