CW系列重型卧式普通车床_沈阳市第一车床有限公司

CW系列重型卧式普通车床技术参数：

名称	单位	CW61100B	CW61125B	CW61160	CW61200
床身上工件最大胆回转直径	mm	1000	1250	1600	2000
最大工件长度	mm	1500/3000/	1500/3000/	3000/5000/	3000/5000/
最大工件长度	mm	5000-15000	5000-15000	6000-15000	6000-15000
刀架上工件最大回转直径	mm	610	850	1200	1580
主轴孔直径	mm	130	130	130	130
主轴孔前端锥度		公制140	公制140	公制140	公制140
主轴转速种数正转	种	21	21	21	21
主轴转速种数反转	种	12	12	12	12
主轴转速范围（以下各组转速由用户订货时选择一种）
n1*
正转	r/min	3.15-315	3.15-315	2-200	2-200
反转	r/min	3.5-278	3.5-278	2.24-178	2.24-178
n2
正转	r/min	2-200	2-200
反转	r/min	2.24-178	2.24-178
主轴每转刀架进给量范围	种	56	56	56	56
纵向	mm	0.1-12	0.1-12	0.1-12	0.1-12
横向	mm	0.05-6	0.05-6	0.05-6	0.05-6
上刀架	mm	0.025-3	0.025-3	0.025-3	0.025-3
公制螺纹螺距范围		44种 1-120	44种 1-120	44种 1-120	44种 1-120
英制螺纹范围		31种 24-1/4t.p.i	31种 24-1/4t.p.i	31种 24-1/4t.p.i	31种 24-1/4t.p.i
模数螺纹范围	mm	45种 0.5-60	45种 0.5-60	45种 0.5-60	45种 0.5-60
径节螺纹范围		38种 1/2-56DP	38种 1/2-56DP	38种 1/2-56DP	38种 1/2-56DP
床鞍最大行程	mm	最大工件长度减50	最大工件长度减50	最大工件长度减200	最大工件长度减200
下刀架最大横向行程	mm	520	520	960	1010
中刀架最大行程	mm			300	300
上刀架最大行程	mm	300	300	200	200
刀架快速移动速度纵向	mm/min	3740	3740	3740	3740
刀架快速移动速度横向	mm/min	1870	1870	1870	1870
中刀架	mm/min	935	935	935	935
尾座套筒直径	mm	160	160	180	180
尾座套筒最大行程	mm	300	300	300	300
尾座套筒锥孔锥度	kw	莫氏6号	莫氏6号	公制80	公制80
主电机功率	kw	22	22	22	22
机床外形尺寸
长	mm	最大工件长度加3100	最大工件长度加3100	最大工件长度加400	最大工件长度加400
宽	mm	2150	2150	2320	2410
高	mm	1700	1825	2600	2770
床身宽度	mm	755	755	1100	1100
最大承重	kg	6000	6000	8000	8000

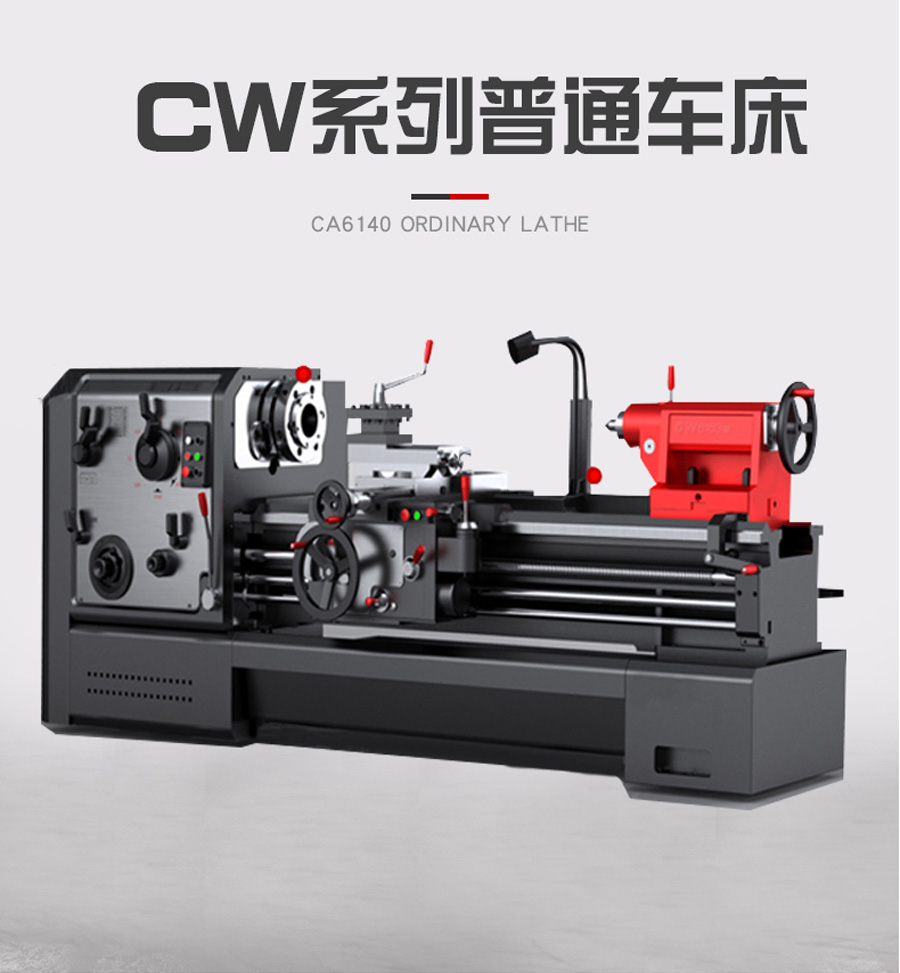

CW系列重型卧式普通车床
